Lo que muestra la termografía

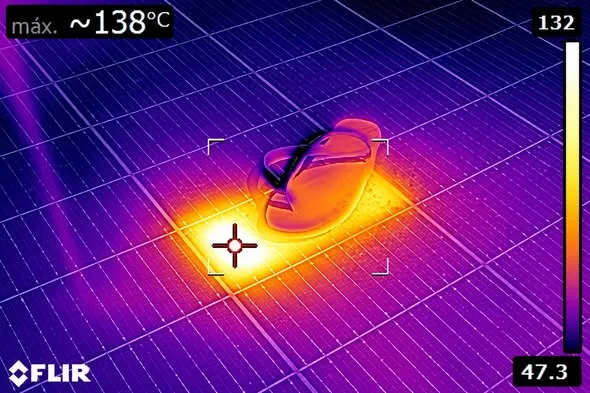

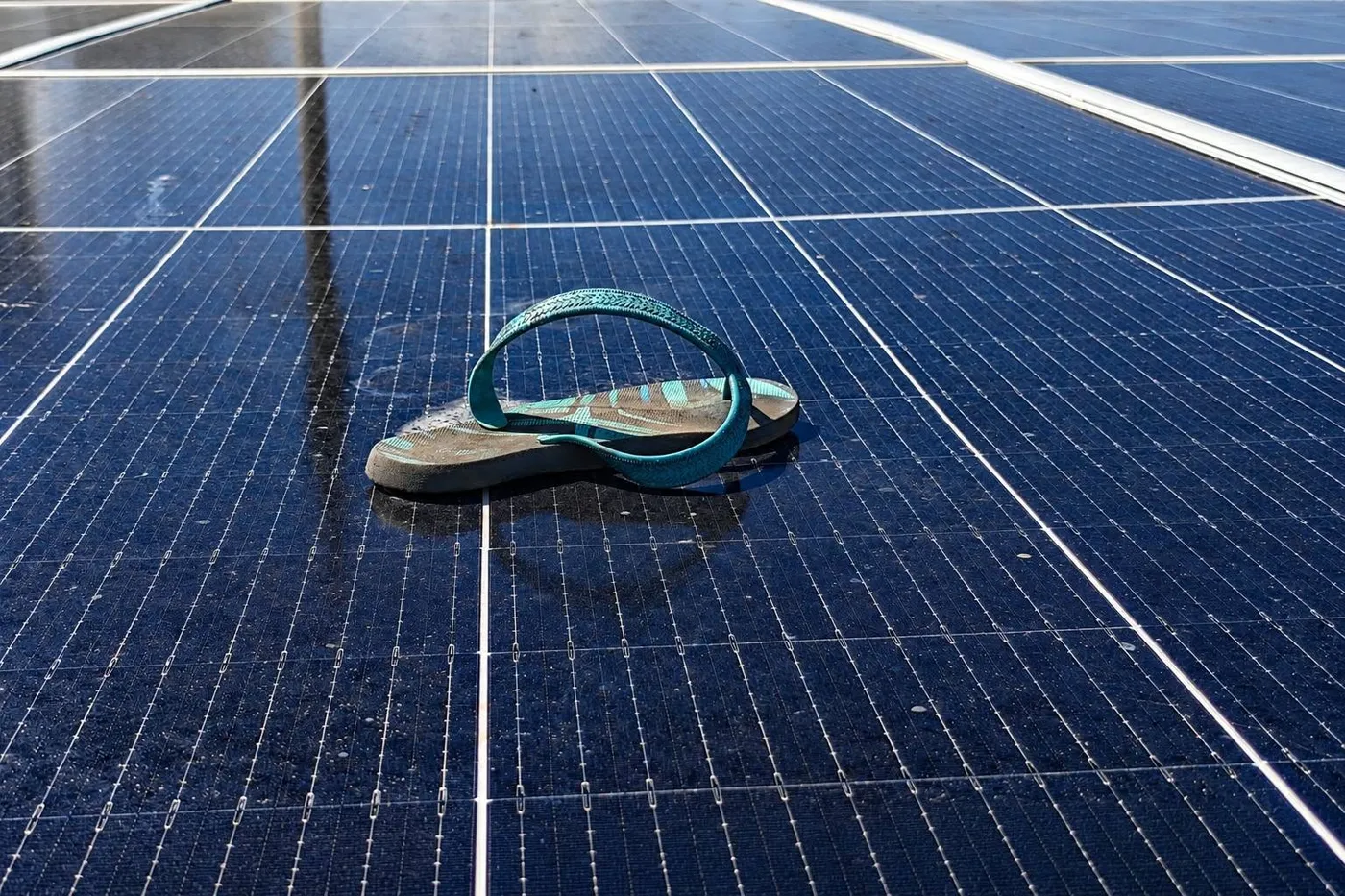

En la imagen térmica, una zona del panel aparece a cerca de 138 °C. A simple vista no se nota nada extraño: la causa es una chancla que le da sombra a una parte del módulo. Es el ejemplo perfecto de un problema pequeño e invisible que, si nadie lo revisa, termina desgastando un equipo que debería durar décadas.
¿Qué es un punto caliente?
Un panel solar está formado por decenas de celdas conectadas en serie, por las que circula la misma corriente. Cuando una celda queda sombreada, sucia o dañada, ya no puede conducir esa corriente como las demás: en lugar de generar energía, empieza a consumir la que producen sus vecinas y la convierte en calor. Esa zona, mucho más caliente que el resto del panel, es un punto caliente.
Para limitar el problema, los paneles cristalinos incluyen diodos de derivación (bypass), normalmente tres por módulo, que desvían la corriente cuando una sección queda sombreada. Reducen el daño, pero no lo eliminan: mientras la sombra siga ahí, la celda afectada se sigue calentando y esa sección deja de producir.
Los paneles de marcas reconocidas, como los Jinko Solar que instalamos, se certifican con la norma IEC 61215, que incluye una prueba de resistencia a puntos calientes. Esa prueba demuestra que el panel soporta una sombra ocasional; una sombra que se queda días o semanas es justo lo que el mantenimiento preventivo evita.
Causas más comunes
- Sombras parciales: objetos olvidados, hojas, ramas, antenas o construcciones cercanas.
- Suciedad acumulada: polvo, lodo o excremento de aves, sobre todo en el borde inferior del panel, donde se junta.
- Celdas con microfisuras o defectos: por golpes, granizo, caminar sobre los paneles o un mal manejo en la instalación.
- Fallas en conexiones o en los diodos de derivación.
Qué daño puede provocar
- Menos producción de energía: la sección afectada deja de generar y tu ahorro baja.
- Envejecimiento acelerado y decoloración de los materiales del panel.
- Microfisuras y daño permanente en las celdas, que acortan la vida útil del panel.
- En casos extremos y prolongados, marcas de quemadura en el panel.
La buena noticia: todo esto se previene con un buen diseño y un mantenimiento sencillo.
Cómo se detecta un punto caliente
Inspección termográfica
Una cámara térmica muestra en segundos las celdas que trabajan más calientes que el resto, aunque a simple vista el panel se vea perfecto. La norma IEC TS 62446-3 establece cómo hacerla: con el sistema en operación y buena radiación solar —al menos 600 W/m² sobre el panel—; por eso la realizamos a pleno sol.
Inspección visual
Manchas, decoloración, vidrio estrellado o marcas oscuras en la parte trasera del panel son señales de alerta.
Monitoreo de la producción
Si una cadena de paneles o un microinversor produce menos que los demás en las mismas condiciones, hay algo que revisar. Con microinversores se puede ver la producción panel por panel, lo que facilita ubicar el problema.
Cómo evitarlo
- Diseño sin sombras: desde la evaluación técnica revisamos orientación y sombras para colocar cada panel donde reciba sol pleno.
- Limpieza correcta: con agua y un paño o cepillo suave, sin productos abrasivos ni agua a alta presión.
- Nada sobre los paneles: retira objetos, ramas y hojas, y evita caminar sobre ellos.
- Cuida el entorno: vigila los árboles que crecen y las construcciones nuevas que puedan dar sombra.
- Revisión preventiva: inspección termográfica, revisión eléctrica y estructural, y limpieza especializada.
Recomendación general: al menos 2 veces al año. En zonas con polvo, contaminación o actividad agrícola, de 3 a 4 veces al año. Un mantenimiento a tiempo protege tu patrimonio y mantiene el ahorro que esperas.
¿Vas a instalar? Diseñamos tu sistema para evitar sombras desde el primer día: conoce nuestros sistemas interconectados a CFE y los sistemas híbridos con baterías.
Fuentes y normas
- Termografía de Daner Solar: punto caliente de ~138 °C causado por la sombra de una chancla.
- IEC TS 62446-3:2017, Sistemas fotovoltaicos — Parte 3: termografía infrarroja en exteriores de módulos y plantas fotovoltaicas.
- IEC 61215-2:2021, Módulos fotovoltaicos terrestres — Procedimientos de prueba, incluida la prueba de resistencia a puntos calientes (MQT 09).
- Manuales de instalación y mantenimiento de fabricantes de paneles: limpieza y cuidados.
